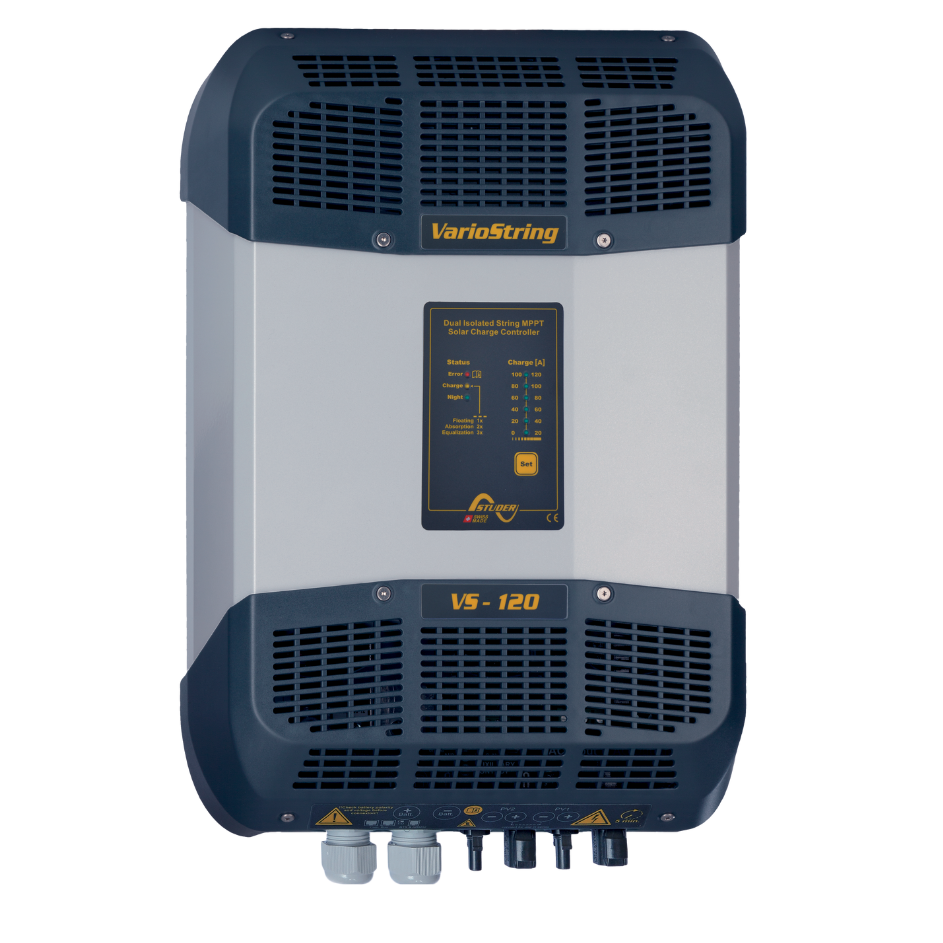

variostring vs 120, entrée 900 V pour une chaîne solaire ou 600 V pour deux chaînes
chargeur solaire haute tension haut de gamme fabriqué en Suisse
vs 120, le contrôleur de charge flexible pour diverses configurations
Le régulateur de charge solaire MPPT variostring vs 70 est conçu pour fonctionner avec une chaîne photovoltaïque jusqu’à 600 Vcc, ce qui réduit la taille des câbles et les coûts d’installation tout en offrant des performances exceptionnelles. Il fonctionne en collaboration avec les séries d’onduleurs-chargeurs xtender ou next pour créer des systèmes solaires complets. Il peut également fonctionner seul dans des systèmes 12/24/48V, par exemple dans un système de télécommunication. Les chargeurs vario ont été utilisés dans des systèmes solaires standard ainsi que dans des applications spécifiques (hydro, convertisseurs DC/DC, mini-réseaux DC).
vs 120, le contrôleur de charge flexible pour diverses configurations
Le régulateur de charge solaire MPPT variostring vs 70 est conçu pour fonctionner avec une chaîne photovoltaïque jusqu’à 600 Vcc, ce qui réduit la taille des câbles et les coûts d’installation tout en offrant des performances exceptionnelles. Il fonctionne en collaboration avec les séries d’onduleurs-chargeurs xtender ou next pour créer des systèmes solaires complets. Il peut également fonctionner seul dans des systèmes 12/24/48V, par exemple dans un système de télécommunication. Les chargeurs vario ont été utilisés dans des systèmes solaires standard ainsi que dans des applications spécifiques (hydro, convertisseurs DC/DC, mini-réseaux DC).
100% hors/connecté au réseau
Champion du monde en matière d’efficacité dans les convertisseurs isolés avec >98 % et une efficacité de suivi MPPT élevée >99,8 %.
Sa faible consommation en veille (<1.25 W) est idéale pour un système hors réseau.
Directement compatible avec notre série d’onduleurs-chargeurs xtender et notre série next avec le xcom 485i pour les installations hors/connecté au réseau.
Pratique
Diverses configurations possibles des deux entrées PV (en série, en parallèle, indépendantes).
Réduit les coûts élevés liés au câblage grâce à une tension plus élevée.
Adaptable avec accès à plus de 200 paramètres.
Options multi-unités jusqu’à 15 unités avec la série d’onduleurs-chargeurs xtender (105kW) et 5 unités avec la série next (35kW).
Garantie de 10 ans
Choisissez votre source d'énergie
panneaux solaires
énergie hydraulique DC
énergie éolienne DC
et plus encore…
100% hors/connecté au réseau
Champion du monde en matière d’efficacité dans les convertisseurs isolés avec >98 % et une efficacité de suivi MPPT élevée >99,8 %.
Sa faible consommation en veille (<1.25 W) est idéale pour un système hors réseau.
Directement compatible avec notre série d’onduleurs-chargeurs xtender et notre série next avec le xcom 485i pour les installations hors/connecté au réseau.
Pratique
Diverses configurations possibles des deux entrées PV (en série, en parallèle, indépendantes).
Réduit les coûts élevés liés au câblage grâce à une tension plus élevée.
Adaptable avec accès à plus de 200 paramètres.
Options multi-unités jusqu’à 15 unités avec la série d’onduleurs-chargeurs xtender (105kW) et 5 unités avec la série next (35kW).
Garantie de 10 ans
Choisissez votre source d'énergie
panneaux solaires
énergie hydraulique DC
énergie éolienne DC
et plus encore…
Conçu pour une large gamme d'utilisations
Flexibilité d’utilisation pour vos applications
application hors réseau et de secours
autarcie solaire (autosuffisance) avec notre série d'onduleurs-chargeurs next
application de miniréseaux
alimentation électrique embarquée
application mobile
application de télécommunication (systèmes 48V DC ou 230V AC avec onduleurs)
énergie hydraulique DC
énergie éolienne DC
et plus encore…
Ce que les clients pensent du vs 120
« Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum. »
« Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum. »
« Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum. »
Lorem ipsum dolor
« Lorem ipsum dolor sit amet, consectetur adipiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat cupidatat non proident, sunt in culpa qui officia deserunt mollit anim id est laborum. »
Lorem ipsum dolor
Swiss made

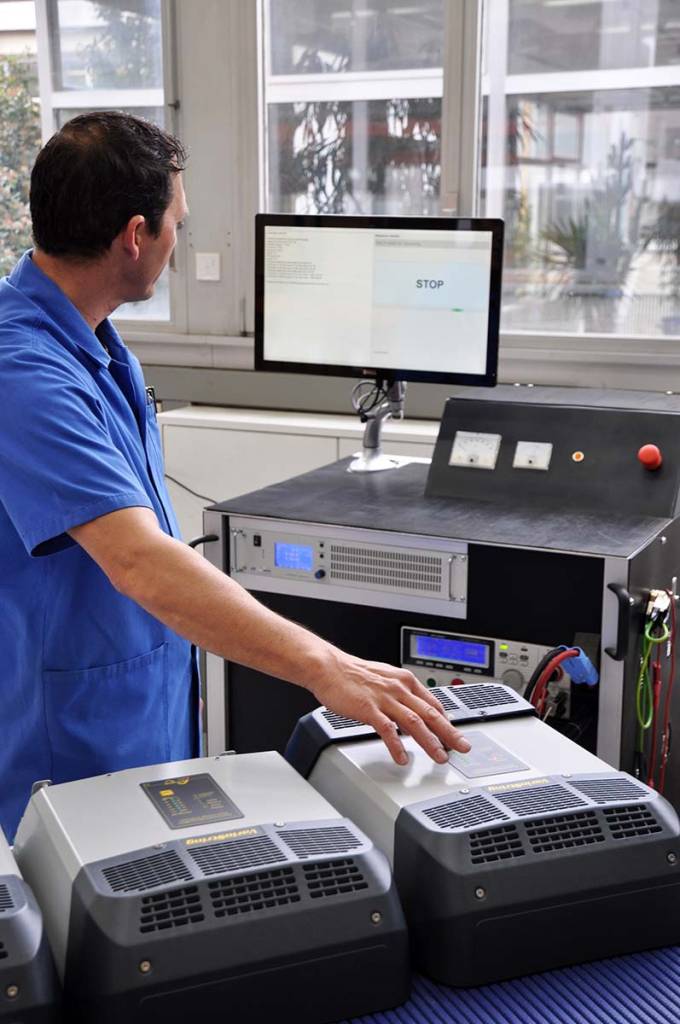

Fièrement conçu, assemblé et testé en Suisse, garantissant les normes les plus élevées de qualité et de fiabilité qui font la renommée de Studer Innotec.
Chaque unité est soumise à des contrôles rigoureux afin de garantir ses performances, sa durabilité à long terme et son fonctionnement sans faille dans les environnements les plus exigeants.
Grâce à l’excellence suisse, vous pouvez compter sur le variostring pour vous offrir une fiabilité à toute épreuve pendant de nombreuses années.
Swiss made
Swiss made
Fièrement conçu, assemblé et testé en Suisse, garantissant les normes les plus élevées de qualité et de fiabilité qui font la renommée de Studer Innotec.
Chaque unité est soumise à des contrôles rigoureux afin de garantir ses performances, sa durabilité à long terme et son fonctionnement sans faille dans les environnements les plus exigeants.
Grâce à l’excellence suisse, vous pouvez compter sur le variostring pour vous offrir une fiabilité à toute épreuve pendant de nombreuses années.
Chaîne solaire de 900 V
Le vs 120 dispose de 2 entrées MPPT qui peuvent être câblées avec une grande flexibilité. Il permet de connecter des modules photovoltaïques en série pour créer une chaîne pouvant atteindre 900 V, ce qui minimise le courant et réduit la taille des câbles. Les deux entrées peuvent être câblées en deux chaînes indépendantes pouvant atteindre 600 V, par exemple pour s’adapter à différentes orientations sur le toit. Les entrées peuvent également être câblées en parallèle pour des configurations avec un courant plus élevé.
Couplage solaire CC pour une plus grande efficacité
Grâce au couplage CC, nos régulateurs de charge solaire variotrack ou variostring transfèrent directement l’énergie vers les batteries pour une plus grande efficacité de stockage.
Une large gamme de compatibilité avec les batteries
Le variotrack est compatible avec toutes les chimies de batterie 48V (lithium, plomb, Na+…), communicantes ou non. La configuration très flexible du profil de la batterie vous aide à vous adapter à chaque technologie.
Gestion adaptative des batteries
Avec plus de trois décennies d’expertise dans la gestion de l’énergie hors réseau, nous avons perfectionné l’optimisation des batteries afin de garantir des performances durables. Le variostring est équipé de notre optimiseur de durée de vie des batteries (BLO), qui adapte intelligemment les cycles de charge afin de préserver la santé des batteries et de prolonger leur durée de vie.
Grâce à un contrôle précis de la charge et à des algorithmes de gestion avancés, vos batteries fonctionnent de manière efficace, fiable et sur le long terme.
Champion du monde de l'efficacité dans le domaine des convertisseurs isolés
Un convertisseur isolé avec un rendement élevé >98 % et un rendement de suivi MPPT élevé >99,8 %.
Stand-by nocturne automatique et efficace pour une consommation réduite
Pour économiser de l’énergie, lorsque la tension photovoltaïque est faible, le variotrack passe en mode nuit. Le chargeur redémarre automatiquement lorsque le soleil commence à briller et que la tension PV remonte.
Lorsque le chargeur est en mode nuit, il consomme < 1W. Cette fonctionnalité prolonge la durée de vie de la batterie, réduisant la consommation inutile pendant les périodes sans production.
Flexibilité multi-unités pour des systèmes plus puissants
Options multi-unités jusqu’à 15 unités avec la série d’onduleurs-chargeurs xtender (105kW) et 5 unités avec la série next (35kW).
Protégé contre les erreurs de câblage et isolation
Sécurité garantie, grâce à l’isolation renforcée entre le générateur PV et la batterie, permettant une mise à la terre indépendante de la batterie et/ou des modules solaires.
Le variostring intègre des fonctions de protection avancées pour prévenir tout dommage causé par l’inversion de polarité photovoltaïque, la surchauffe et le courant inverse de nuit.
Connecteur PV ne nécessitant aucun outil de montage
Connexion sûre, simple et sans problème avec le connecteur PV SUNCLIX™ (Phoenix Contact « tool free »)
Réduit les coûts liés au système (élimine le câblage coûteux pour les chaînes parallèles)
En permettant de connecter les modules photovoltaïques en longues chaînes haute tension, le variostring élimine le besoin de câblage épais et coûteux utilisé dans les connexions parallèles. Cela réduit considérablement les coûts liés au système, simplifie l’installation et améliore l’efficacité globale.
Fonction de mini-réseau distribué pour des systèmes plus grands
Le mini-réseau est un petit réseau électrique autonome qui permet de produire, stocker et partager de l’électricité à l’échelle locale. Un système énergétique centralisé crée le réseau, et un système de distribution alimente les consommateurs.
Nous avons développé une série de fonctionnalités pour constituer un système centralisé ou des systèmes interactifs distribués couplés par AC.
rcc 02, le contrôle total de votre installation, à portée de main
La télécommande rcc 02 est le compagnon idéal de la série vario. Cet écran mural compact vous permet de surveiller et de configurer facilement votre chargeur.
- Surveillez les valeurs en temps réel telles que la tension de la batterie, les flux d’énergie, etc.
- Enregistrement des données intégré pour le dépannage et l’analyse des performances à long terme.
Configurez environ 200 paramètres du variostring (courbe de charge, algorithme PV, etc.).
- Stockez et récupérez des fichiers de configuration complets pour faciliter la duplication sur plusieurs appareils ou systèmes.
Accédez aux paramètres des contacts auxiliaires et programmez-les pour automatiser certaines fonctions (démarrage du générateur, délestage).
Monitoring convivial via l'application et le portail web
Conçue pour monitorer les données de votre système, l’application Studer monitoring est idéale pour obtenir les informations de votre système en un clin d’œil.
Nous proposons nos outils de monitoring entièrement gratuitement, que ce soit l’application Studer monitoring pour les utilisateurs finaux ou le portail web Studer pour les installateurs, car nous pensons qu’un monitoring fiable, professionnel et complet devrait être la norme, et non une option. Toutes les données sont stockées sur des serveurs européens.
Libérer le potentiel de l’intégration domotique
Les contacts sans potentiel fournis par l’accessoire arm 02 permettent de démarrer certains appareils selon les conditions spécifiées dans la configuration. Sans avoir besoin d’un système domotique externe.
Pour les systèmes plus complexes, vous pouvez utiliser notre API Modbus ouverte « open studer » afin d’intégrer complètement les appareils vario dans des architectures système complexes et personnalisées.
Options et accessoires
Accessoires avancés pour batteries
bts 01
capteur de température
bsp
processeur de batterie avancé (plomb-acide)
xcom CAN
communication avec le BMS lithium
Ecran, datalogger, suivi et communication
rcc 02/03
configuration, écran, datalogger
xcom LAN/GSM
suivi à distance (portail & app)
xcom 4G
suivi à distance (portail & app)
xcom 232i/CAN/485i
passerelles de communication (openstuder)
Autres accessoires
vario
régulateur de charge solaire
next
onduleur-chargeur
xtender
onduleur-chargeur
arm 02
module de contacts auxiliaires externes
Options et accessoires
Accessoires avancés pour batteries
bts 01
capteur de température
bsp
processeur de batterie avancé (plomb-acide)
xcom CAN
communication avec le BMS lithium
Ecran, datalogger, suivi et communication
rcc 02/03
configuration, écran, datalogger
xcom LAN/GSM
suivi à distance (portail & app)
xcom 4G
suivi à distance (portail & app)
xcom 232i/CAN/485i
passerelles de communication (openstuder)
Autres accessoires
vario
régulateur de charge solaire
next
onduleur-chargeur
xtender
onduleur-chargeur
arm 02
module de contacts auxiliaires externes
Données techniques
chargeur solaire haute tension variostring vs 120
En cas de modification des données techniques, le bloc ci-dessous doit être mis à jour. Il est utilisé pour l'affichage mobile des données techniques.
| MPPT 1/2 | 1+2 parallel | 1+2 en série |
Solaire PV
| Puissance solaire max. recommandée (@STC) | 3500 W | 7000 W | 7000 W |
| Courant solaire max. | 13 A | 26 A | 13 A |
| Tension max. de circuit ouvert du générateur solaire | 600 V | 600 V | 900 V |
| Tension solaire min. de fonctionnement | 100 V | 100 V | 200 V |
| Tension MPP conseillée | 250 – 500 V | 250 – 500 V | 500 – 700 V |
Chargeur de batterie
| Courant de sortie max. | 60 A | 120 A | 120 A |
| Tension nominale de la batterie (plage de tension) | 48 V | ||
| Plage de tension de fonctionnement | 38-68 V | ||
| Possibilité de mise à la terre de la batterie | batterie + or batterie – | ||
| Consommation max. en standby | < 25 mA (1.25 W) | ||
Protections électroniques
| Inversion de polarité côté générateur PV | ✔ |
| Protection de surchauffe | ✔ |
| Courant inverse de nuit | ✔ |
| Isolation galvanique | ✔ |
| Possibilité de mise à terre PV | PV +, PV -, floating |
| Détection de mise à terre | Programmable |
Données générales
| Poids | 7.5 kg |
| Dimensions h/l/L [mm] | 133 / 322 / 466 mm |
| Conformité | low voltage directive (LVD) 2014/35/EU, 62109-1, electromagnetic compliance (EMC) directive 2014/30/EU, 61000-6-2, 61000-6-4 |
Indice de protection IP20 | Emplacement de montage intérieur | Plage de température de travail -20 to 55°C | Humidité relative 95 % (sans condensation) | Opération parallèle (panneaux PV séparés) jusqu’à 15 appareils Taille max. des câbles électriques/ presse-étoupes 70mm2/2xPG21 | Configuration avec rcc 02/03, sélecteur interne « DIP switches » pour paramètres de base | Acquisition des données avec rcc/xcom sur une carte SD, 1 point chaque minute | Bus de communication Studer câble de 2 m inclus
En cas de modification des données techniques, le bloc ci-dessous doit être mis à jour. Il est utilisé pour l'affichage des données techniques sur PC et tablettes.
| MPPT 1/2 | 1+2 en parallel | 1+2 en série |
Solaire PV
| Puissance solaire max. recommandée (@STC) | 3500 W | 7000 W | 7000 W |
| Courant solaire max. | 13 A | 26 A | 13 A |
| Tension max. de circuit ouvert du générateur solaire | 600 V | 600 V | 900 V |
| Tension solaire min. de fonctionnement | 100 V | 100 V | 200 V |
| Tension MPP conseillée | 250 – 500 V | 250 – 500 V | 500 – 700 V |
Chargeur de batterie
| Courant de sortie max. | 60 A | 120 A | 120 A |
| Tension nominale de la batterie (plage de tension) | 48 V | ||
| Plage de tension de fonctionnement | 38-68 V | ||
| Possibilité de mise à la terre de la batterie | batterie + or batterie – | ||
| Consommation max. en standby | < 25 mA (1.25 W) | ||
Protections électroniques
| Inversion de polarité côté générateur PV | ✔ |
| Protection de surchauffe | ✔ |
| Courant inverse de nuit | ✔ |
| Isolation galvanique | ✔ |
| Possibilité de mise à terre PV | PV +, PV -, floating |
| Détection de mise à terre | Programmable |
Données générales
| Poids | 7.5 kg |
| Dimensions h/l/L [mm] | 133 / 322 / 466 mm |
| Conformité | low voltage directive (LVD) 2014/35/EU, 62109-1, electromagnetic compliance (EMC) directive 2014/30/EU, 61000-6-2, 61000-6-4 |
Indice de protection IP20 | Emplacement de montage intérieur | Plage de température de travail -20 to 55°C | Humidité relative 95 % (sans condensation) | Opération parallèle (panneaux PV séparés) jusqu’à 15 appareils Taille max. des câbles électriques/ presse-étoupes 70mm2/2xPG21 | Configuration avec rcc 02/03, sélecteur interne « DIP switches » pour paramètres de base | Acquisition des données avec rcc/xcom sur une carte SD, 1 point chaque minute | Bus de communication Studer câble de 2 m inclus
